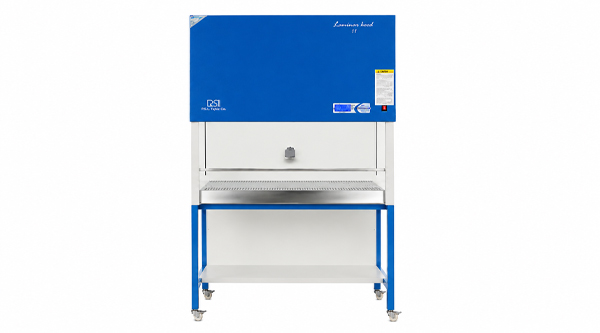

هود لامینار یا Laminar Flow Hood دستگاهی آزمایشگاهی است که با ایجاد جریان کنترل‌شده و یکنواخت هوای فیلترشده، محیط کاری تمیزی برای انجام فعالیت‌هایی فراهم می‌کند که آلودگی ذرات معلق می‌تواند روی نتیجه کار یا کیفیت نمونه اثر بگذارد. در بسیاری از هودهای لامینار، هوا پس از عبور از فیلتر مناسب وارد محفظه کار می‌شود تا میزان ورود آلودگی‌های موجود در هوای محیط به ناحیه کاری کاهش پیدا کند.
نکته مهم این است که هود لامینار را نباید به‌صورت کلی معادل کابینت ایمنی زیستی یا هود شیمیایی در نظر گرفت. بسیاری از Clean Benchهای لامینار اساساً برای محافظت از محصول یا نمونه طراحی شده‌اند و برای محافظت از کاربر در برابر عوامل عفونی یا بخارات شیمیایی مناسب نیستند. سازمان جهانی بهداشت نیز تأکید می‌کند که Clean Benchهای جریان لامینار، BSC محسوب نمی‌شوند و نوع افقی آن‌ها هوای فیلترشده را به سمت کاربر هدایت می‌کند.
بنابراین برای انتخاب هود لامینار، فقط وجود عبارت «Laminar Flow» یا «HEPA» کافی نیست؛ باید مشخص شود دستگاه برای چه ماده‌ای، چه فرآیندی و با چه هدف حفاظتی استفاده خواهد شد.
هود لامینار چیست؟
تعریف هود لامینار به زبان ساده

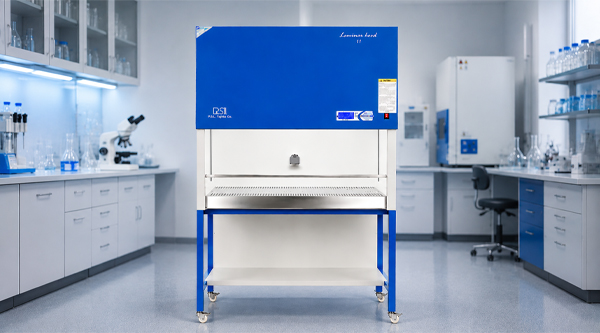

هود لامینار یک محفظه کاری کنترل‌شده است که جریان هوای فیلترشده را به شکل یکنواخت در فضای کار ایجاد می‌کند. هدف اصلی بسیاری از مدل‌های Laminar Flow Clean Bench، کاهش آلودگی هوایی روی نمونه یا محصول است، نه ایجاد حفاظت همه‌جانبه برای کاربر و محیط.
به زبان ساده، اگر محیط آزمایشگاه دارای ذرات معلق باشد، ورود مستقیم هوای محیط به محل انجام یک فعالیت حساس می‌تواند باعث آلودگی نمونه شود. هود لامینار با استفاده از سیستم جریان هوا و فیلتر، هوای تمیزتری را در محدوده کار ایجاد می‌کند.
منظور از Laminar Flow چیست؟
Laminar Flow یا جریان لامینار به جریان هوایی گفته می‌شود که در طراحی دستگاه به‌صورت منظم و کنترل‌شده در یک مسیر مشخص حرکت می‌کند. در یک Clean Bench مناسب، هدف از این الگوی جریان، کاهش آشفتگی هوا و فراهم کردن یک محیط کاری تمیزتر است.
جهت حرکت هوا به طراحی دستگاه بستگی دارد. در مدل افقی، جریان هوا معمولاً از بخش پشتی محفظه به سمت جلوی محفظه و کاربر حرکت می‌کند؛ در مدل عمودی، جریان هوا از قسمت بالاتر به سمت سطح کار هدایت می‌شود.
هود لامینار چه کاری انجام می‌دهد؟
هود لامینار با کنترل جریان هوا و استفاده از فیلتراسیون مناسب، میزان ورود ذرات و آلودگی‌های موجود در هوای محیط به ناحیه کاری را کاهش می‌دهد.
کارکردهای اصلی هود لامینار عبارت‌اند از:
- ایجاد محیط کاری تمیزتر
- کاهش آلودگی ذرات معلق روی نمونه
- ایجاد جریان هوای کنترل‌شده در محفظه کار
- مناسب‌سازی محیط برای فعالیت‌های حساس به آلودگی ذره‌ای
- کاهش احتمال آلودگی نمونه از هوای محیط
با این حال، نوع حفاظتی هود باید با نوع فعالیت مطابقت داشته باشد. Clean Bench لامینار برای هر فعالیت آزمایشگاهی مناسب نیست و نمی‌توان صرفاً بر اساس وجود فیلتر HEPA، آن را برای کار با عوامل خطرناک مناسب دانست.
هود لامینار چگونه کار می‌کند؟
هود لامینار با به‌کارگیری فن، سیستم فیلتراسیون و مسیر مشخص جریان هوا، هوای محیط را به داخل سیستم وارد و پس از فیلتراسیون به محفظه کار هدایت می‌کند. در یک طراحی متداول، مسیر کلی هوا را می‌توان به‌صورت ورود هوا ← پیش‌فیلتر ← فن ← فیلتر نهایی ← محفظه کار در نظر گرفت؛ البته مسیر دقیق، نوع فیلترها و محل نصب فن و فیلتر بر اساس طراحی دستگاه متفاوت است.
مسیر ورود و حرکت هوا در هود لامینار
در یک ساختار رایج، هوا ابتدا وارد بخش ورودی دستگاه می‌شود. پیش‌فیلتر می‌تواند ذرات درشت‌تر را پیش از رسیدن هوا به فیلتر اصلی جدا کند. سپس فن، جریان موردنیاز سیستم را ایجاد می‌کند و هوای فیلترشده وارد محفظه کار می‌شود.
به‌صورت ساده:
هوای محیط ← پیش‌فیلتر ← فن ← فیلتر نهایی ← محفظه کار ← خروج هوا
در مدل‌های مختلف، آرایش این اجزا می‌تواند تفاوت داشته باشد؛ بنابراین برای بررسی دقیق یک دستگاه باید نقشه جریان هوا و مشخصات فنی همان مدل بررسی شود.
نقش فن در هود لامینار
فن وظیفه ایجاد و حفظ جریان هوای موردنیاز سیستم را بر عهده دارد. عملکرد فن مستقیماً با فشار، دبی و سرعت جریان هوا در دستگاه ارتباط دارد و انتخاب یا تنظیم نامناسب فن می‌تواند الگوی جریان هوا را تحت تأثیر قرار دهد.
بنابراین کیفیت فن فقط به قدرت موتور محدود نمی‌شود؛ سازگاری فن با فیلتر، ابعاد محفظه، افت فشار و طراحی کلی سیستم نیز اهمیت دارد.

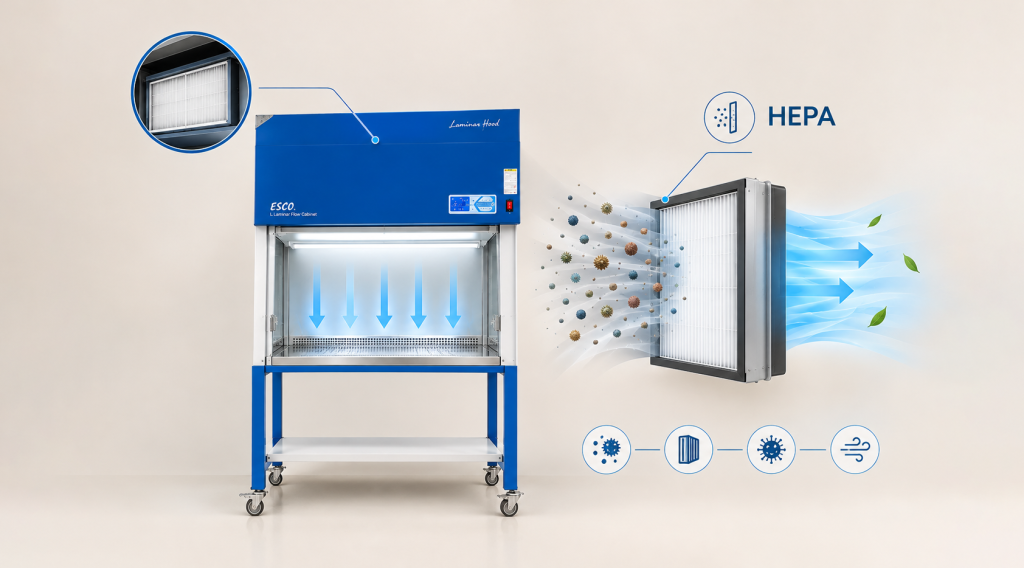

فیلتر HEPA چه نقشی دارد؟
فیلتر HEPA برای حذف ذرات معلق موجود در جریان هوا استفاده می‌شود. در یک سیستم لامینار، فیلتر مناسب باید متناسب با طراحی دستگاه، شرایط کاری و الزامات عملکردی انتخاب شود.
یک نکته مهم این است که HEPA را نباید معادل حذف همه انواع آلودگی بدانیم. فیلتر HEPA برای ذرات موجود در هوا طراحی شده است و به‌تنهایی برای حذف بخارات شیمیایی یا گازهای فرار راهکار عمومی محسوب نمی‌شود.
جریان افقی و عمودی هوا چیست؟
دو آرایش رایج در Clean Benchهای لامینار عبارت‌اند از:
- Horizontal Laminar Flow: هوا به‌صورت افقی در امتداد سطح کار حرکت می‌کند.
- Vertical Laminar Flow: هوا به‌صورت عمودی به سمت ناحیه کار هدایت می‌شود.
تفاوت جهت جریان هوا فقط یک تفاوت ظاهری نیست؛ جهت جریان می‌تواند روی نحوه قرار دادن تجهیزات، نوع فعالیت قابل انجام و مسیر تماس هوا با کاربر یا نمونه اثر بگذارد.

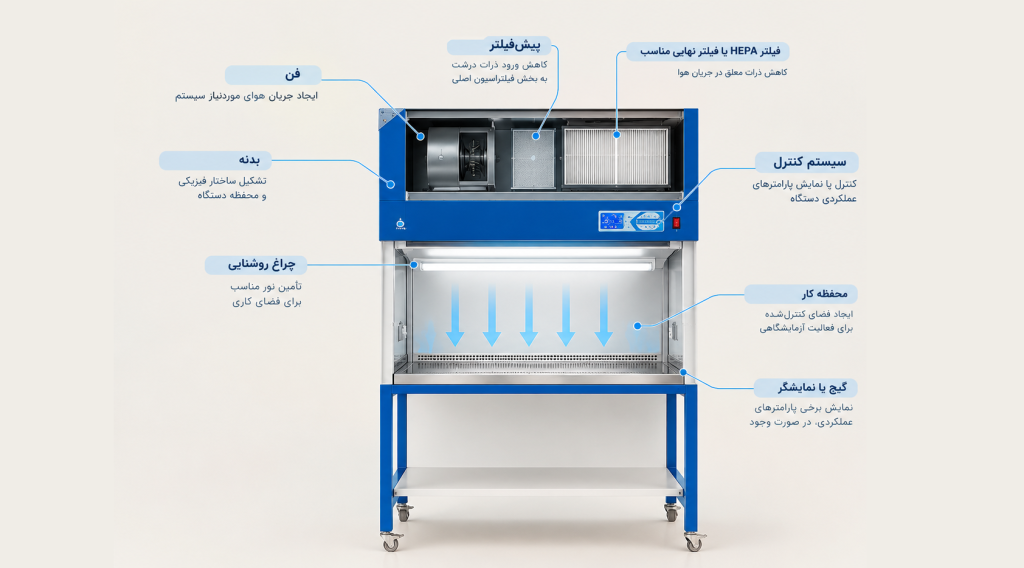

اجزای اصلی هود لامینار چیست؟
اجزای اصلی هود لامینار جریان هوا، فیلتراسیون و محفظه کاری را کنترل می‌کنند. ترکیب دقیق اجزا به مدل دستگاه و کاربرد آن بستگی دارد.
|
قطعه |
وظیفه |
|
فن |
ایجاد جریان هوای موردنیاز سیستم |
|
پیش‌فیلتر |
کاهش ورود ذرات درشت به بخش فیلتراسیون اصلی |
|
فیلتر HEPA یا فیلتر نهایی مناسب |
کاهش ذرات معلق در جریان هوا |
|
محفظه کار |
ایجاد فضای کنترل‌شده برای فعالیت آزمایشگاهی |
|
بدنه |
تشکیل ساختار فیزیکی و محفظه دستگاه |
|
سیستم کنترل |
کنترل یا نمایش پارامترهای عملکردی دستگاه |
|
چراغ روشنایی |
تأمین نور مناسب برای فضای کاری |
|
گیج یا نمایشگر |
نمایش برخی پارامترهای عملکردی، در صورت وجود |
برخی مدل‌ها ممکن است تجهیزاتی مانند لامپ UV، نمایشگر سرعت هوا، سیستم کنترل دور فن، آلارم یا تجهیزات مانیتورینگ نیز داشته باشند. وجود هر قابلیت باید در مشخصات فنی واقعی دستگاه بررسی شود.

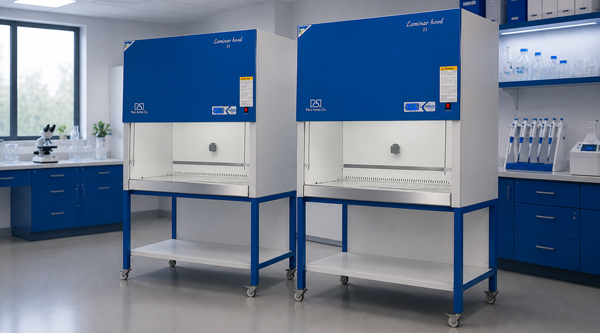

انواع هود لامینار
هودهای لامینار را می‌توان بر اساس جهت جریان هوا و طراحی محفظه دسته‌بندی کرد. دو نوع متداول، هود لامینار افقی و هود لامینار عمودی هستند.
1. هود لامینار عمودی
در هود لامینار عمودی، جریان هوا در راستای عمودی به سمت سطح کار حرکت می‌کند. این ساختار می‌تواند برای کاربردهایی که طراحی عمودی محفظه و مسیر جریان برای فرآیند موردنظر مناسب است استفاده شود.
مزایای احتمالی طراحی عمودی شامل موارد زیر است:
- استفاده مناسب از فضای عمودی محفظه
- امکان طراحی دستگاه با سطح کار مشخص
- مناسب بودن برای برخی فرآیندهایی که جریان عمودی برای آن‌ها مطلوب است
انتخاب مدل عمودی باید بر اساس کاربرد واقعی و مشخصات جریان هوای دستگاه انجام شود.
2. هود لامینار افقی
در هود لامینار افقی، هوای فیلترشده در راستای افقی روی سطح کار حرکت می‌کند. در Clean Benchهای افقی، جریان هوا از سمت عقب به سمت جلوی محفظه حرکت می‌کند و در نهایت به سمت کاربر می‌رسد.
به همین دلیل، سازمان جهانی بهداشت هشدار می‌دهد که Clean Bench افقی برای فعالیت‌هایی که می‌توانند کاربر را در معرض مواد مورد استفاده قرار دهند مناسب نیست و نباید به‌عنوان جایگزین کابینت ایمنی زیستی استفاده شود.
3. هود لامینار یک‌طرفه
در بسیاری از تجهیزات لامینار، هدف اصلی ایجاد جریان یک‌طرفه و کنترل‌شده هوا در ناحیه کاری است. اصطلاح یک‌طرفه به مسیر غالب جریان هوا در محفظه اشاره دارد و جزئیات عملکرد آن باید بر اساس طراحی و مشخصات فنی دستگاه بررسی شود.
4. هود لامینار دوطرفه یا مدل‌های دارای طراحی خاص
برخی تجهیزات ممکن است طراحی‌های سفارشی یا متفاوتی داشته باشند. در چنین مواردی، استفاده از عنوان‌هایی مانند «دوطرفه» به‌تنهایی برای تعیین سطح حفاظت دستگاه کافی نیست.
برای شناخت عملکرد واقعی یک دستگاه باید مواردی مانند مسیر جریان هوا، نوع فیلتر، نحوه تخلیه هوا، فشار کاری، کاربرد تعریف‌شده توسط سازنده و استانداردهای مربوط بررسی شوند.
هود لامینار چه کاربردهایی دارد؟
هود لامینار برای فعالیت‌هایی استفاده می‌شود که کنترل آلودگی ذرات معلق و ایجاد یک محیط کاری تمیز اهمیت دارد. کاربرد دقیق دستگاه به طراحی، نوع فیلتراسیون و هدف حفاظتی آن بستگی دارد.
کاربرد در آزمایشگاه‌های تحقیقاتی
در برخی فعالیت‌های تحقیقاتی، آلودگی ذرات معلق می‌تواند روی نمونه یا فرآیند اثر بگذارد. هود لامینار می‌تواند برای ایجاد یک فضای کاری تمیزتر در چنین فرآیندهایی استفاده شود، مشروط بر اینکه فعالیت موردنظر با نوع دستگاه سازگار باشد.
کشت سلولی و فعالیت‌های حساس به آلودگی
در فعالیت‌های حساس به آلودگی، کنترل آلودگی محیطی اهمیت زیادی دارد. با این حال، نباید هر دستگاه لامینار را برای کشت سلولی یا کار با مواد زیستی مناسب فرض کرد.
اگر فرآیند شامل مواد بالقوه عفونی یا تولید آئروسل باشد، انتخاب تجهیزات باید بر اساس ارزیابی خطر و سطح حفاظت موردنیاز انجام شود. WHO نیز استفاده از BSC را برای فعالیت‌های دارای خطر آئروسل و عوامل زیستی بر اساس ارزیابی خطر مطرح می‌کند.
صنایع دارویی
برخی فرآیندهای دارویی به محیط تمیز و کنترل‌شده نیاز دارند. Clean Benchهای لامینار می‌توانند در کاربردهای مشخصی که هدف اصلی، محافظت از محصول است مورد استفاده قرار گیرند.
با این حال، نوع دستگاه باید بر اساس فرآیند، ماده مورد استفاده، الزامات کنترل آلودگی و استاندارد مربوط انتخاب شود.
صنایع غذایی و میکروبیولوژی
در برخی فعالیت‌های آزمایشگاهی صنایع غذایی و میکروبیولوژی، کنترل آلودگی نمونه اهمیت دارد. هود لامینار می‌تواند برای فعالیت‌های مناسب با طراحی دستگاه مورد استفاده قرار گیرد؛ اما در کار با عوامل زیستی بالقوه خطرناک، انتخاب BSC یا تجهیزات حفاظتی مناسب باید بر اساس ارزیابی خطر انجام شود.
آزمایشگاه‌های تشخیصی
در آزمایشگاه‌های تشخیصی نیز ممکن است فعالیت‌هایی وجود داشته باشد که به محیط کاری تمیز نیاز دارند. با این حال، «تشخیصی بودن» فعالیت به‌تنهایی دلیل کافی برای انتخاب هود لامینار نیست؛ نوع نمونه و خطر زیستی باید بررسی شود.
آماده‌سازی نمونه‌های حساس
یکی از کاربردهای اصلی Clean Bench لامینار، فراهم کردن محیطی با آلودگی ذره‌ای کمتر برای فعالیت‌هایی است که کیفیت نمونه یا محصول به تمیزی محیط وابسته است.
صنایع الکترونیک و مونتاژ قطعات حساس
Clean Benchهای لامینار فقط به آزمایشگاه‌های زیستی محدود نیستند. WHO نمونه‌هایی مانند مونتاژ بدون گردوغبار تجهیزات استریل و قطعات الکترونیکی را نیز برای Clean Bench مطرح می‌کند.
بنابراین کاربرد هود لامینار را باید بر اساس هدف حفاظتی دستگاه تعریف کرد، نه صرفاً نام آزمایشگاه.
هود لامینار از چه چیزی محافظت می‌کند؟
در بسیاری از Clean Benchهای لامینار، هدف اصلی محافظت از محصول یا نمونه در برابر آلودگی موجود در هوا است. این تفاوت، مهم‌ترین نکته برای تشخیص هود لامینار از کابینت ایمنی زیستی محسوب می‌شود.
محافظت از نمونه
هود لامینار با ایجاد جریان هوای فیلترشده در محفظه کار، شرایطی ایجاد می‌کند که احتمال ورود آلودگی‌های هوایی به نمونه کاهش پیدا کند.
در نتیجه، اگر هدف اصلی یک فرآیند کاهش آلودگی نمونه یا محصول باشد، Clean Bench لامینار می‌تواند گزینه مناسبی برای کاربردهای سازگار با طراحی دستگاه باشد.
آیا هود لامینار از کاربر محافظت می‌کند؟
خیر، نباید به‌صورت عمومی فرض کرد که هود لامینار از کاربر محافظت می‌کند.
برای مثال، Clean Bench افقی هوای فیلترشده را به سمت کاربر هدایت می‌کند. در نتیجه اگر ماده مورد استفاده برای کاربر خطرناک باشد، همین مسیر جریان می‌تواند کاربر را در معرض ماده قرار دهد. WHO صراحتاً Clean Benchهای افقی را برای محافظت از محصول توصیف می‌کند و آن‌ها را جایگزین BSC نمی‌داند.
آیا هود لامینار از محیط آزمایشگاه محافظت می‌کند؟
در Clean Benchهای معمول، محافظت از محیط هدف اصلی نیست. میزان حفاظت محیطی به طراحی دستگاه، مسیر تخلیه هوا و نوع کابینت بستگی دارد.
اگر فرآیند با عوامل عفونی، آئروسل‌های خطرناک یا مواد شیمیایی خطرناک سروکار داشته باشد، باید تجهیزات حفاظتی متناسب با خطر انتخاب شوند. WHO تأکید می‌کند که انتخاب تجهیزات مهار اولیه باید بر اساس ارزیابی خطر انجام شود.
تفاوت هود لامینار با هود شیمیایی چیست؟
هود لامینار و هود شیمیایی دو دستگاه با هدف حفاظتی متفاوت هستند. هود لامینار در بسیاری از کاربردها برای محافظت از نمونه در برابر آلودگی ذراتی استفاده می‌شود، در حالی که هود شیمیایی برای کنترل و خارج کردن بخارات، گازها و آلاینده‌های شیمیایی از ناحیه تنفس کاربر طراحی می‌شود.
|
ویژگی |
هود لامینار |
هود شیمیایی |
|
هدف اصلی |
محافظت از نمونه یا محصول در کاربردهای مناسب |
کاهش مواجهه کاربر با بخارات و آلاینده‌های شیمیایی |
|
نوع جریان |
جریان کنترل‌شده و معمولاً یک‌طرفه در Clean Bench |
مکش هوا از محفظه و تخلیه مناسب |
|
فیلتر HEPA |
در بسیاری از Clean Benchها وجود دارد |
وجود HEPA الزام عمومی برای حذف بخارات شیمیایی نیست |
|
مناسب برای بخارات شیمیایی |
به‌طور عمومی خیر |
برای کاربردهای شیمیایی طراحی شده است |
|
هدف اصلی محافظت از نمونه |
بله |
خیر |
|
حفاظت کاربر |
در Clean Bench معمولی هدف اصلی نیست |
هدف اصلی طراحی است |
بنابراین هود لامینار جایگزین هود شیمیایی نیست. اگر ماده مورد استفاده بخارات سمی، حلال فرار یا آلاینده شیمیایی ایجاد می‌کند، انتخاب دستگاه باید بر اساس ویژگی خطر ماده و سیستم تهویه مناسب انجام شود.
تفاوت هود لامینار با کابینت ایمنی زیستی چیست؟
هود لامینار و کابینت ایمنی زیستی یا Biological Safety Cabinet (BSC) ممکن است از نظر ظاهری مشابه باشند و هر دو از جریان هوای فیلترشده استفاده کنند، اما هدف حفاظتی آن‌ها یکسان نیست.
هود لامینار
در Clean Bench لامینار، هدف اصلی معمولاً ایجاد محیط کاری تمیز و محافظت از محصول یا نمونه است.
برای مثال، Clean Bench افقی هوای HEPA-filtered را روی سطح کار و به سمت کاربر هدایت می‌کند؛ به همین دلیل WHO آن را برای حفاظت از محصول معرفی می‌کند، نه حفاظت کاربر.
Biological Safety Cabinet یا BSC
BSC برای کاربردهایی طراحی می‌شود که بسته به کلاس کابینت، نیاز به حفاظت از کاربر، محصول و محیط وجود دارد. برای مثال، کابینت‌های ایمنی زیستی کلاس II از ساختار جریان هوا و فیلتراسیون برای ایجاد حفاظت چندجانبه استفاده می‌کنند.
جدول مقایسه هود لامینار و BSC
|
ویژگی |
Laminar Flow Clean Bench |
Biological Safety Cabinet |
|
هدف اصلی |
حفاظت از محصول یا نمونه |
حفاظت بر اساس کلاس BSC از محصول، کاربر و/یا محیط |
|
حفاظت از نمونه |
بله، در کاربردهای مناسب |
بله |
|
حفاظت از کاربر |
هدف اصلی Clean Bench معمولی نیست |
بسته به کلاس، بخشی از طراحی حفاظتی است |
|
حفاظت محیطی |
هدف اصلی Clean Bench معمولی نیست |
بسته به کلاس و طراحی |
|
جریان هوا |
معمولاً یک‌طرفه |
الگوی جریان حفاظتی متناسب با کلاس کابینت |
|
کاربرد با مواد بالقوه عفونی |
به‌طور عمومی جایگزین BSC نیست |
برای کاربردهای تعریف‌شده زیستی طراحی شده است |
در نتیجه، شباهت ظاهری یا وجود HEPA نباید باعث شود یک Clean Bench را BSC در نظر بگیریم.
فیلتر HEPA در هود لامینار چیست؟
فیلتر HEPA یک فیلتر با راندمان بالا برای حذف ذرات معلق از جریان هوا است و در بسیاری از تجهیزات لامینار برای ایجاد هوای تمیز در محفظه کار استفاده می‌شود.
HEPA چیست؟
HEPA مخفف High Efficiency Particulate Air است و به خانواده‌ای از فیلترهای با راندمان بالا برای ذرات معلق اشاره دارد.
عملکرد فیلتر HEPA به ویژگی‌های فیزیکی فیلتر و مشخصات استاندارد مورد استفاده وابسته است و نباید صرفاً با عبارت «HEPA» درباره عملکرد یک دستگاه نتیجه‌گیری کرد.
فیلتر HEPA چه ذراتی را حذف می‌کند؟
HEPA برای کنترل ذرات معلق موجود در هوا طراحی شده است. بنابراین استفاده از HEPA در یک سیستم لامینار به کاهش بار ذرات موجود در جریان هوای عبوری از فیلتر کمک می‌کند.
اما نوع فیلتر، کلاس فیلتر، روش آزمون و عملکرد واقعی آن باید از مشخصات فنی سازنده یا گزارش آزمون دستگاه بررسی شود.
آیا HEPA تمام آلودگی‌ها را حذف می‌کند؟
خیر.
HEPA برای ذرات معلق طراحی شده و نباید آن را معادل حذف همه آلودگی‌های شیمیایی، گازها یا بخارات فرار دانست.
به همین دلیل، وجود HEPA به‌تنهایی ثابت نمی‌کند که یک دستگاه برای کار با مواد شیمیایی خطرناک یا عوامل زیستی خطرناک مناسب است.
عمر فیلتر HEPA چقدر است؟
برای همه دستگاه‌ها نمی‌توان یک عدد ثابت به‌عنوان عمر فیلتر HEPA تعیین کرد. عمر فیلتر به عواملی مانند شرایط محیط، میزان ذرات، ساعات کار، بار فیلتر، نوع پیش‌فیلتر و وضعیت سیستم بستگی دارد.
به همین دلیل، تعویض فیلتر باید بر اساس وضعیت عملکرد، دستورالعمل سازنده و برنامه سرویس دستگاه انجام شود، نه صرفاً یک عدد زمانی ثابت.
سرعت جریان هوا در هود لامینار چقدر باید باشد؟
سرعت جریان هوا در هود لامینار باید با طراحی دستگاه، ابعاد محفظه، فیلتر، فن و الزامات عملکردی مدل موردنظر مطابقت داشته باشد. بنابراین یک عدد ثابت را نمی‌توان بدون توجه به نوع دستگاه به همه هودهای لامینار تعمیم داد.
برای ارزیابی عملکرد دستگاه باید علاوه بر سرعت هوا، موارد زیر نیز بررسی شوند:
- یکنواختی جریان هوا
- الگوی جریان در محفظه
- وضعیت فیلتر
- عملکرد فن
- افت فشار فیلتر
- شرایط کاری دستگاه
- الزامات استاندارد یا مشخصات سازنده
در تجهیزات حفاظتی مانند BSC، آزمون و تأیید عملکرد موضوع مهمی است و WHO بر بررسی پارامترهای عملکردی و اعتبارسنجی یا Certification متناسب با دستگاه تأکید می‌کند.
بنابراین هنگام خرید، به‌جای توجه به یک عدد سرعت هوا به‌تنهایی، باید مشخصات کامل سیستم جریان هوا و گزارش تست عملکرد بررسی شود.
آیا هود لامینار به UV نیاز دارد؟
وجود لامپ UV در برخی مدل‌های هود لامینار یک قابلیت جانبی است و UV جایگزین فیلتراسیون یا روش‌های صحیح کنترل آلودگی نیست.
کاربرد UV در هود لامینار
UV می‌تواند در شرایط و طراحی‌های مشخص برای برخی اهداف ضدعفونی مورد استفاده قرار گیرد، اما اثربخشی آن به عواملی مانند شدت تابش، زمان تماس، فاصله، تمیزی سطح و دسترسی مستقیم نور به سطح بستگی دارد.
آیا UV جایگزین HEPA است؟
خیر.
HEPA و UV دو فناوری با عملکرد متفاوت هستند. HEPA برای کنترل ذرات موجود در جریان هوا استفاده می‌شود، در حالی که UV بر اساس تابش فرابنفش عمل می‌کند.
بنابراین اضافه شدن UV به یک دستگاه، نیاز به سیستم فیلتراسیون مناسب را از بین نمی‌برد.
نکات ایمنی استفاده از UV
لامپ‌های UV می‌توانند برای پوست و چشم خطرناک باشند؛ بنابراین استفاده از UV باید مطابق طراحی دستگاه و دستورالعمل سازنده انجام شود و هنگام فعال بودن تابش مستقیم، کاربر نباید در معرض تابش قرار گیرد.
همچنین نباید صرفاً به دلیل وجود لامپ UV نتیجه گرفت که دستگاه برای یک کاربرد خاص از نظر زیستی یا ضدعفونی کافی است.
مزایا و محدودیت‌های هود لامینار
هود لامینار برای کاربردهای مشخصی که به محیط کاری تمیز نیاز دارند مزایایی دارد، اما محدودیت‌های آن به همان اندازه اهمیت دارند.
مزایا
- ایجاد محیط کاری تمیزتر
- کاهش آلودگی ذرات معلق در محدوده کار
- ایجاد جریان هوای کنترل‌شده
- مناسب بودن برای برخی فعالیت‌های حساس به آلودگی
- استفاده در کاربردهای آزمایشگاهی و صنعتی متناسب با طراحی دستگاه
- امکان استفاده در فرآیندهایی که هدف اصلی، محافظت از محصول یا نمونه است
محدودیت‌ها
- برای همه مواد و فرآیندهای آزمایشگاهی مناسب نیست.
- Clean Bench معمولی جایگزین هود شیمیایی نیست.
- Clean Bench معمولی جایگزین BSC برای کار با عوامل بالقوه عفونی نیست.
- وجود HEPA به‌تنهایی دستگاه را برای هر نوع فعالیتی مناسب نمی‌کند.
- عملکرد دستگاه به سلامت فیلتر، فن و مسیر جریان هوا وابسته است.
- انتخاب دستگاه بدون ارزیابی خطر می‌تواند باعث انتخاب تجهیزات حفاظتی نامناسب شود.
هنگام خرید هود لامینار به چه نکاتی توجه کنیم؟
هنگام خرید هود لامینار، نوع کاربرد باید قبل از انتخاب مدل مشخص شود. سپس باید ابعاد محفظه، جهت جریان، فیلتر، عملکرد فن، کنترل‌ها و امکان سرویس دستگاه بررسی شوند.
- ابعاد محفظه کار
عرض، عمق و ارتفاع فضای کاری باید با تجهیزات و فرآیندی که قرار است داخل دستگاه انجام شود مطابقت داشته باشد.
محفظه بیش از حد کوچک می‌تواند فضای کاری را محدود کند و انتخاب محفظه بسیار بزرگ بدون توجه به ظرفیت سیستم جریان هوا نیز منطقی نیست.
- افقی یا عمودی بودن جریان هوا
جهت جریان هوا باید بر اساس فرآیند انتخاب شود.
در مدل افقی، هوا به سمت جلوی محفظه حرکت می‌کند؛ بنابراین برای موادی که می‌توانند برای کاربر خطر ایجاد کنند، این مسیر جریان باید با دقت بررسی شود.
- نوع و کیفیت فیلتر HEPA
نوع فیلتر، مشخصات فنی، ابعاد، افت فشار، قابلیت تست و امکان تأمین فیلتر جایگزین باید بررسی شود.
- سرعت و یکنواختی جریان هوا
فقط مقدار سرعت اسمی کافی نیست. یکنواختی جریان و عملکرد واقعی دستگاه نیز اهمیت دارد.
- جنس بدنه و سطح کار
جنس سطح کار باید با شرایط استفاده، روش نظافت و مواد مورد استفاده سازگار باشد. طراحی بدون گوشه‌های غیرقابل دسترس و امکان تمیزکاری مناسب نیز در کاربردهای حساس اهمیت دارد.
- سطح صدای دستگاه
صدای فن می‌تواند روی محیط کاری اثر بگذارد. اگر دستگاه قرار است ساعت‌های طولانی در محیط آزمایشگاه روشن باشد، سطح صدای اعلام‌شده توسط سازنده باید در مشخصات فنی بررسی شود.
- سیستم کنترل و نمایشگر
سیستم کنترل می‌تواند شامل تنظیم سرعت فن، نمایش وضعیت فیلتر، آلارم و سایر پارامترها باشد. قابلیت‌های واقعی دستگاه باید در کاتالوگ یا مشخصات فنی بررسی شوند.
- وجود UV
UV را باید به‌عنوان یک قابلیت جانبی ارزیابی کرد، نه معیار اصلی انتخاب. وجود UV به‌تنهایی نشان‌دهنده سطح حفاظت یا عملکرد بهتر دستگاه نیست.
- خدمات پس از فروش و تأمین فیلتر
دسترسی به فیلتر جایگزین، قطعات مصرفی، تعمیرکار متخصص و خدمات دوره‌ای روی هزینه و قابلیت استفاده بلندمدت دستگاه اثر دارد.
- امکان کالیبراسیون و تست عملکرد
دستگاهی که امکان بررسی عملکرد جریان هوا، وضعیت فیلتر و پارامترهای اصلی آن وجود داشته باشد، برای استفاده حرفه‌ای قابل ارزیابی‌تر است.
- استانداردهای دستگاه
استاندارد مربوط به دستگاه باید با نوع واقعی تجهیز مطابقت داشته باشد. نباید استانداردهای مربوط به BSC را بدون بررسی به یک Clean Bench لامینار تعمیم داد.
برای مثال، استاندارد NSF/ANSI 49 مربوط به کابینت‌های ایمنی زیستی کلاس II است و الزامات طراحی، ساخت، عملکرد و Certification میدانی چنین کابینت‌هایی را پوشش می‌دهد.
قیمت هود لامینار به چه عواملی بستگی دارد؟
قیمت هود لامینار به مجموعه‌ای از مشخصات فنی و خدمات مرتبط با دستگاه بستگی دارد و یک قیمت ثابت برای همه مدل‌ها قابل ارائه نیست.
عوامل مؤثر بر قیمت شامل موارد زیر هستند:
- ابعاد محفظه کار
- نوع جریان هوا
- نوع و مشخصات فیلتر
- کیفیت و ظرفیت فن
- جنس بدنه
- تجهیزات کنترلی
- سیستم UV
- تجهیزات مانیتورینگ
- برند و کیفیت ساخت
- امکان تست و Certification
- خدمات پس از فروش
- هزینه و دسترسی فیلترهای جایگزین
- امکانات سفارشی دستگاه
بنابراین قیمت به‌تنهایی معیار مناسبی برای انتخاب هود لامینار نیست. دستگاه ارزان‌تر اگر برای کاربرد موردنظر مناسب نباشد، می‌تواند هزینه‌های تعمیر، تعویض فیلتر یا حتی انتخاب مجدد تجهیزات را افزایش دهد.
نگهداری و سرویس هود لامینار چگونه است؟
نگهداری هود لامینار باید بر اساس دستورالعمل سازنده و شرایط کاری دستگاه انجام شود و شامل نظافت، بررسی جریان هوا، پایش فیلترها و سرویس اجزای اصلی است.
- تمیز کردن سطح کار
سطح کار باید متناسب با نوع فعالیت و ماده مورد استفاده تمیز شود. روش نظافت باید با جنس سطح و دستورالعمل سازنده سازگار باشد.
- بررسی پیش‌فیلتر
پیش‌فیلتر در صورت وجود، باید طبق برنامه سرویس بررسی و در صورت نیاز تمیز یا تعویض شود. گرفتگی پیش‌فیلتر می‌تواند بر عملکرد جریان هوا اثر بگذارد.
- بررسی فیلتر HEPA
فیلتر HEPA باید از نظر وضعیت عملکرد و افت فشار مطابق برنامه نگهداری دستگاه بررسی شود. تعویض فیلتر نباید صرفاً بر اساس حدس یا یک بازه زمانی عمومی انجام شود.
- بررسی سرعت جریان هوا
تغییر در جریان هوا می‌تواند نشانه تغییر وضعیت فن، فیلتر یا مسیر جریان باشد. اندازه‌گیری دوره‌ای پارامترهای عملکردی می‌تواند به تشخیص مشکل کمک کند.
- تست دوره‌ای عملکرد
تست عملکرد باید متناسب با نوع دستگاه و الزامات آن انجام شود. برای تجهیزات حفاظتی، بررسی عملکرد و Certification توسط افراد واجد صلاحیت اهمیت ویژه‌ای دارد.
- چه زمانی باید فیلتر تعویض شود؟
زمان تعویض فیلتر به وضعیت واقعی فیلتر، میزان استفاده، شرایط محیط، افت فشار و دستورالعمل سازنده بستگی دارد.
به همین دلیل نمی‌توان برای تمام هودهای لامینار یک زمان ثابت مانند «هر یک سال» یا «هر دو سال» تعیین کرد.
اشتباهات رایج هنگام استفاده از هود لامینار
بخش مهمی از مشکلات استفاده از هود لامینار به انتخاب نادرست دستگاه یا تصور اشتباه درباره سطح حفاظت آن مربوط می‌شود.
۱. استفاده از هود لامینار برای مواد شیمیایی فرار
Clean Bench لامینار برای کنترل بخارات شیمیایی طراحی نشده است. HEPA نیز به‌طور عمومی برای حذف گازها و بخارات شیمیایی کاربرد ندارد.
۲. تصور اینکه هر هود لامیناری از کاربر محافظت می‌کند
وجود جریان لامینار یا HEPA به‌تنهایی به معنای حفاظت کاربر نیست. Clean Bench افقی نمونه واضحی است که جریان هوای فیلترشده را به سمت کاربر هدایت می‌کند.
۳. مسدود کردن مسیر جریان هوا
قرار دادن تجهیزات زیاد یا نامناسب در محفظه می‌تواند الگوی جریان هوا را تغییر دهد و عملکرد دستگاه را تحت تأثیر قرار دهد.
۴. بی‌توجهی به وضعیت فیلتر
فیلتر یکی از اجزای اصلی سیستم است و افت عملکرد آن می‌تواند روی کیفیت هوای خروجی و جریان داخل محفظه اثر بگذارد.
۵. قرار دادن وسایل اضافی در محفظه کار
محفظه کاری نباید به انبار تبدیل شود. تجهیزات اضافی می‌توانند جریان هوا و فضای کاری را مختل کنند.
۶. بی‌توجهی به دستورالعمل سازنده
روش روشن کردن دستگاه، زمان آماده‌سازی، نحوه نظافت، سرویس و شرایط استفاده باید طبق دستورالعمل همان مدل انجام شود.
۷. استفاده از UV به‌عنوان جایگزین روش‌های صحیح کنترل آلودگی
UV یک قابلیت جانبی است و نباید جایگزین نظافت، روش کار صحیح، فیلتراسیون مناسب و تجهیزات حفاظتی موردنیاز شود.
هود لامینار برای چه کسانی مناسب نیست؟
هود لامینار برای فعالیت‌هایی که نیازمند حفاظت کاربر یا محیط در برابر مواد خطرناک هستند، بدون بررسی طراحی حفاظتی دستگاه گزینه مناسبی محسوب نمی‌شود.
اگر هدف کار با موارد زیر باشد، نباید فقط بر اساس نام «لامینار» دستگاه انتخاب شود:
- حلال‌های فرار
- بخارات سمی
- مواد شیمیایی خطرناک
- عوامل زیستی بالقوه عفونی
- فرآیندهای دارای خطر تولید آئروسل
در چنین شرایطی، ابتدا باید خطر فرآیند، ماده مورد استفاده، مسیر احتمالی مواجهه و سطح حفاظت موردنیاز مشخص شود. WHO نیز رویکرد مبتنی بر ارزیابی خطر را برای انتخاب اقدامات ایمنی آزمایشگاه توصیه می‌کند.
چک‌لیست انتخاب هود لامینار
قبل از خرید هود لامینار، موارد زیر را بررسی کنید:
- نوع کاربرد مشخص شده است.
- نوع ماده مورد استفاده مشخص شده است.
- هدف حفاظتی دستگاه مشخص شده است.
- ابعاد فضای کاری مشخص است.
- افقی یا عمودی بودن جریان انتخاب شده است.
- نوع فیلتر مشخص است.
- مشخصات فیلتر قابل بررسی است.
- سرعت و یکنواختی جریان بررسی شده است.
- سطح صدای دستگاه بررسی شده است.
- سیستم کنترل و نمایشگر بررسی شده است.
- وجود یا عدم وجود UV مشخص شده است.
- امکان سرویس دستگاه بررسی شده است.
- امکان تأمین فیلتر و قطعات مصرفی بررسی شده است.
- استانداردهای مرتبط با همان نوع دستگاه بررسی شده است.
- امکان تست عملکرد دستگاه بررسی شده است.
- دستگاه برای نوع ماده و فرآیند موردنظر مناسب است.
قبل از خرید هود لامینار این ۷ نکته را بدانید
این بخش مهم‌ترین Information Gain مقاله است؛ زیرا به‌جای تکرار تعریف هود لامینار، نکاتی را مطرح می‌کند که مستقیماً می‌تواند از انتخاب اشتباه دستگاه جلوگیری کند.
۱. لامینار بودن به معنی ایمن بودن برای هر کاری نیست
عبارت Laminar Flow فقط نوعی از کنترل جریان هوا را توصیف می‌کند و به‌تنهایی سطح حفاظت دستگاه را مشخص نمی‌کند.
۲. هود لامینار و هود شیمیایی وظیفه یکسانی ندارند
هود لامینار در کاربردهای مناسب برای کنترل آلودگی نمونه استفاده می‌شود، در حالی که هود شیمیایی برای کنترل مواجهه با آلاینده‌های شیمیایی طراحی می‌شود.
۳. وجود فیلتر HEPA به‌تنهایی نشان‌دهنده مناسب بودن دستگاه برای هر کاربردی نیست
HEPA برای ذرات معلق طراحی شده است. بنابراین وجود HEPA به معنای مناسب بودن دستگاه برای بخارات شیمیایی یا تمام عوامل زیستی نیست.
۴. جهت جریان هوا باید بر اساس کاربرد انتخاب شود
در هود افقی، جریان هوا می‌تواند از سطح کار به سمت کاربر حرکت کند. در نتیجه جهت جریان هوا هنگام انتخاب دستگاه یک ویژگی حفاظتی مهم است، نه صرفاً یک تفاوت طراحی.
۵. کیفیت و یکنواختی جریان هوا به اندازه وجود فیلتر اهمیت دارد
وجود یک فیلتر مناسب بدون جریان هوای صحیح، عملکرد مورد انتظار سیستم را تضمین نمی‌کند. فن، افت فشار، مسیر هوا و وضعیت فیلتر باید به‌صورت یک سیستم واحد بررسی شوند.
۶. وجود UV یک ویژگی جانبی است
UV نباید به‌عنوان جایگزین HEPA، نظافت صحیح، روش کار مناسب یا تجهیزات حفاظتی موردنیاز در نظر گرفته شود.
۷. قبل از خرید باید مشخص شود دستگاه قرار است از «نمونه»، «کاربر» یا «محیط» محافظت کند
این سؤال یکی از مهم‌ترین مراحل انتخاب است:
هدف اصلی شما چیست؟
اگر هدف محافظت از نمونه در برابر آلودگی هواست، Clean Bench لامینار می‌تواند در کاربرد مناسب بررسی شود.
اگر هدف حفاظت کاربر در برابر عوامل زیستی است، باید BSC مناسب بررسی شود.
اگر هدف کنترل بخارات یا گازهای شیمیایی است، باید سیستم تهویه و هود شیمیایی مناسب بررسی شود.
این تفاوت، از مهم‌ترین نکاتی است که قبل از خرید باید مشخص شود.
سوالات متداول درباره هود لامینار
هود لامینار چیست؟
هود لامینار دستگاهی است که با ایجاد جریان کنترل‌شده هوای فیلترشده، محیط کاری تمیزی برای فعالیت‌های مناسب فراهم می‌کند. در Clean Benchهای لامینار، هدف اصلی معمولاً محافظت از نمونه یا محصول در برابر آلودگی هوایی است.
هود لامینار چه کاربردی دارد؟
هود لامینار برای فعالیت‌هایی کاربرد دارد که کاهش آلودگی ذرات معلق در محیط کار اهمیت دارد؛ مانند برخی فعالیت‌های حساس آزمایشگاهی، آماده‌سازی نمونه و بعضی فرآیندهای صنعتی و الکترونیکی.
آیا هود لامینار از کاربر محافظت می‌کند؟
در Clean Benchهای معمولی، حفاظت کاربر هدف اصلی نیست. به‌خصوص در مدل افقی، جریان هوا به سمت کاربر حرکت می‌کند. برای فعالیت‌های نیازمند حفاظت کاربر باید تجهیزات حفاظتی متناسب مانند BSC بررسی شوند.
تفاوت هود لامینار و هود شیمیایی چیست؟
هود لامینار در کاربردهای مناسب برای ایجاد محیط تمیز و محافظت از نمونه استفاده می‌شود، در حالی که هود شیمیایی برای کنترل مواجهه کاربر با بخارات و آلاینده‌های شیمیایی طراحی شده است.
تفاوت هود لامینار و کابینت ایمنی زیستی چیست؟
Clean Bench لامینار معمولاً روی حفاظت از محصول یا نمونه تمرکز دارد، در حالی که BSC بر اساس کلاس و طراحی خود می‌تواند حفاظت از محصول، کاربر و محیط را فراهم کند.
هود لامینار افقی بهتر است یا عمودی؟
هیچ‌کدام را نمی‌توان بدون توجه به کاربرد به‌صورت عمومی بهتر دانست. انتخاب افقی یا عمودی باید بر اساس فرآیند، جهت جریان هوا، فضای موردنیاز و هدف حفاظتی انجام شود.
فیلتر HEPA در هود لامینار چه کاری انجام می‌دهد؟
HEPA ذرات معلق موجود در جریان هوا را با راندمان بالا فیلتر می‌کند و به ایجاد هوای تمیزتر در ناحیه کاری کمک می‌کند. HEPA برای حذف همه گازها و بخارات شیمیایی طراحی نشده است.
آیا هود لامینار برای کار با مواد شیمیایی مناسب است؟
به‌طور عمومی نباید از Clean Bench لامینار برای کار با بخارات شیمیایی خطرناک استفاده کرد. برای چنین کاربردهایی باید هود شیمیایی و سیستم تهویه مناسب بررسی شود.
آیا هود لامینار برای کشت سلولی مناسب است؟
بسته به نوع فعالیت و خطر زیستی، پاسخ متفاوت است. اگر فعالیت با مواد بالقوه عفونی یا تولید آئروسل همراه باشد، Clean Bench معمولی جایگزین BSC نیست. انتخاب باید بر اساس ارزیابی خطر انجام شود.
فیلتر هود لامینار چه زمانی باید تعویض شود؟
زمان تعویض به وضعیت فیلتر، میزان استفاده، افت فشار، شرایط محیط و دستورالعمل سازنده بستگی دارد. یک بازه زمانی ثابت برای همه مدل‌ها قابل تعمیم نیست.
قیمت هود لامینار چقدر است؟
قیمت به عواملی مانند ابعاد، نوع جریان، فیلتر، فن، جنس بدنه، سیستم کنترل، تجهیزات جانبی، برند و خدمات پس از فروش بستگی دارد.
هنگام خرید هود لامینار به چه نکاتی توجه کنیم؟
ابتدا کاربرد و ماده مورد استفاده را مشخص کنید، سپس هدف حفاظتی، جهت جریان، ابعاد محفظه، مشخصات فیلتر، عملکرد فن، امکان سرویس، تست عملکرد و خدمات پس از فروش را بررسی کنید.
جمع‌بندی؛ هود لامینار چیست و چه زمانی باید از آن استفاده کنیم؟
هود لامینار دستگاهی برای ایجاد محیط کاری با جریان هوای کنترل‌شده و فیلترشده است که در بسیاری از Clean Benchها هدف اصلی آن کاهش آلودگی هوایی نمونه یا محصول است. هود لامینار با استفاده از اجزایی مانند فن و فیلتر مناسب، جریان هوا را در محفظه کار ایجاد می‌کند.
مهم‌ترین نکته در انتخاب هود لامینار این است که هدف حفاظتی دستگاه با نیاز فرآیند مطابقت داشته باشد. هود لامینار، هود شیمیایی و کابینت ایمنی زیستی عملکرد یکسانی ندارند.
|
هدف اصلی |
تجهیزی که باید بررسی شود |
|
محافظت از نمونه در برابر آلودگی ذراتی |
Clean Bench / هود لامینار مناسب |
|
کار با بخارات و آلاینده‌های شیمیایی |
هود شیمیایی و سیستم تهویه مناسب |
|
کار با عوامل زیستی و نیاز به حفاظت کاربر و/یا محیط |
BSC مناسب بر اساس ارزیابی خطر |
|
فعالیت‌های حساس به ذرات |
سیستم لامینار مناسب با فرآیند |
در نهایت، انتخاب دستگاه نباید فقط بر اساس قیمت، وجود HEPA یا وجود UV انجام شود. نوع ماده، نوع فرآیند، هدف حفاظتی، مسیر جریان هوا و مشخصات واقعی دستگاه باید قبل از خرید بررسی شوند.
بدون دیدگاه
